全网首拆vivo X21详细图文教程,自己也可以换屏幕了,附换屏幕多少钱
昆明九一手机维修中心    2018-03-27 11:14:41    文字:【】【】【

2018年3月19日,vivo正式在乌镇发布了新一代中端旗舰vivo X21,一发布就引来不少用户的尖叫喜爱。该机分为标配版与屏幕指纹两个版本,对于这两个版本的容颜和参数想必大家都不怎么好奇,大家好奇的的一定是这个屏下指纹是如何实现的。那么我们将这部手机拆解来看看,看看这个屏下指纹是如何做到的。

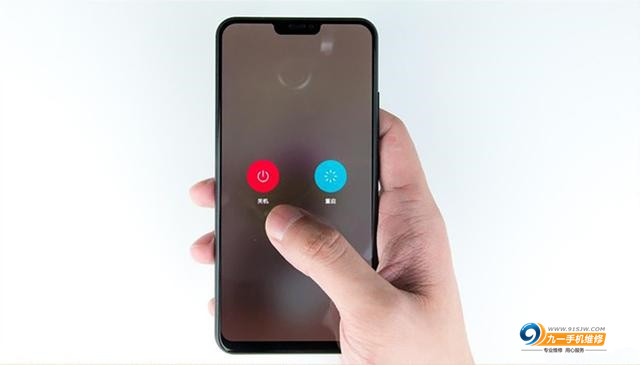

1.首先将机器关机

2.用顶针将SIM卡托取出

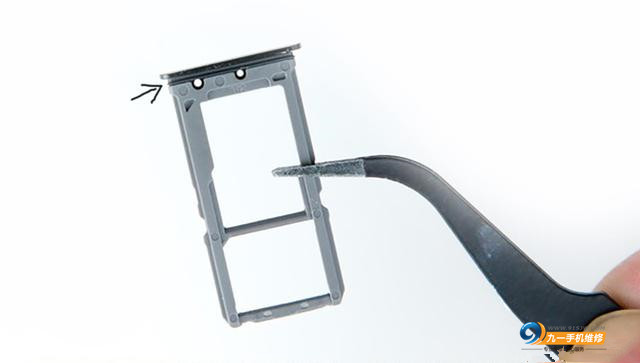

可以看到取下的SIM卡托上有橡胶密封圈,细心的小朋友会发现,vivoX机型的几款手机也有这个橡胶密封圈,这个密封圈是为了防止灰尘和水汽进入,特别设计的。

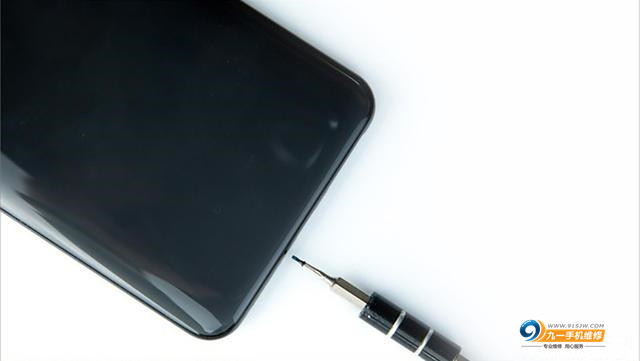

3.接下来使用6脚螺丝刀卸掉底部的两颗6脚螺丝

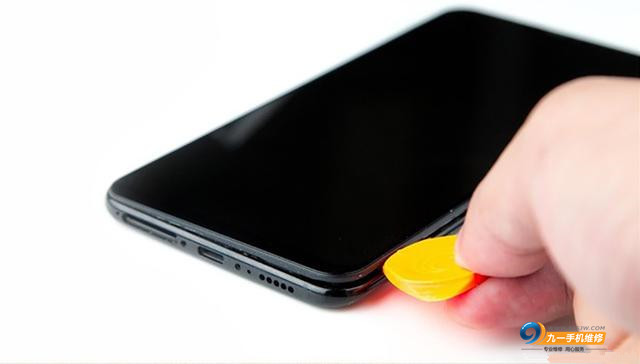

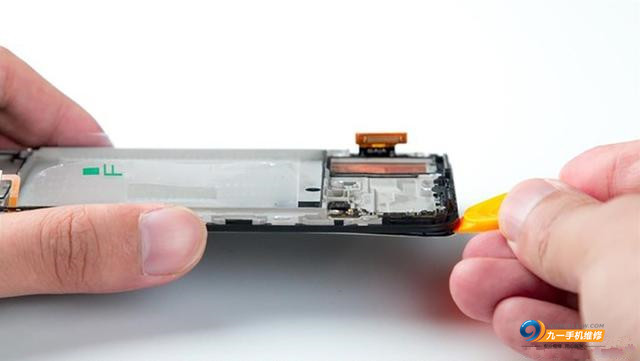

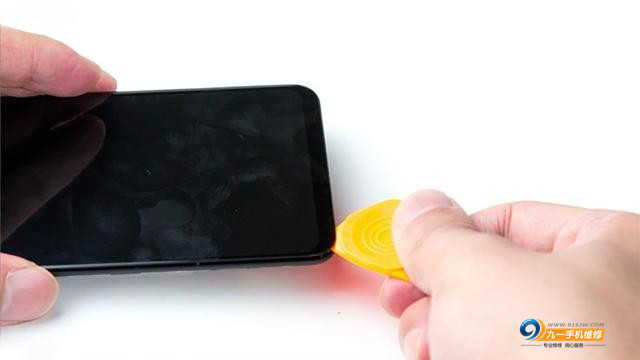

4.虽然螺丝卸掉了,但是vivo X21机身还采用了卡扣使其机壳和机身紧紧扣在一起,接下来就要使用撬片辅助来慢慢将机壳与机身分开。

5.当机身左右和底部三边的卡扣都扣开时,机身就可以很容易与机壳分离了。

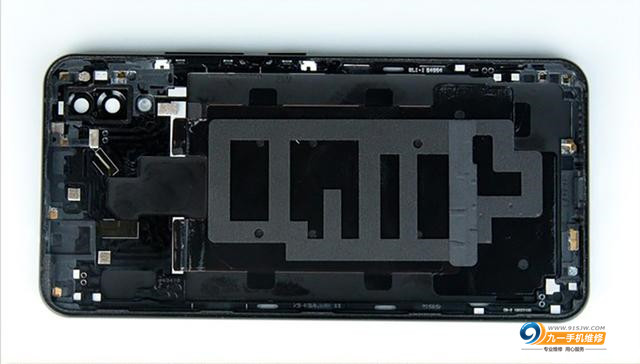

6.机壳成功分开后可以看到机壳边角做了加厚保护,而且机壳上还有大量的石墨烯扇热贴纸,在电池部分位置还贴有泡棉,一是为了更稳定固定电池,二是为了使电池与机壳不发生接触。

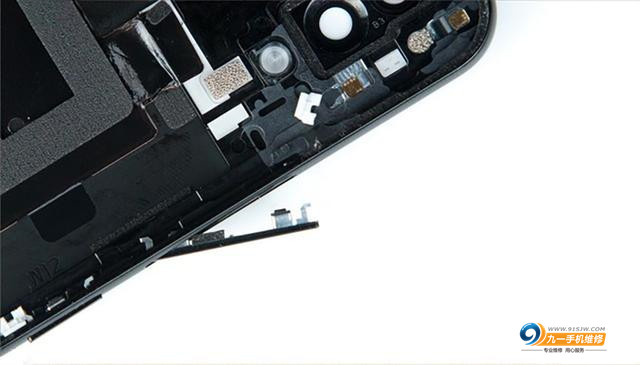

接着我们看下按键有没有做密封圈的防水防尘处理,结果是没有的,只是在边角做了加厚处理。

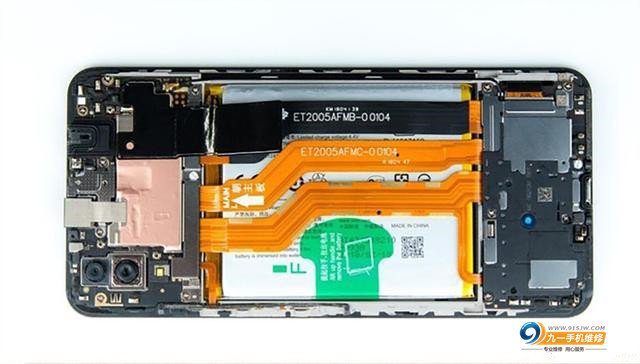

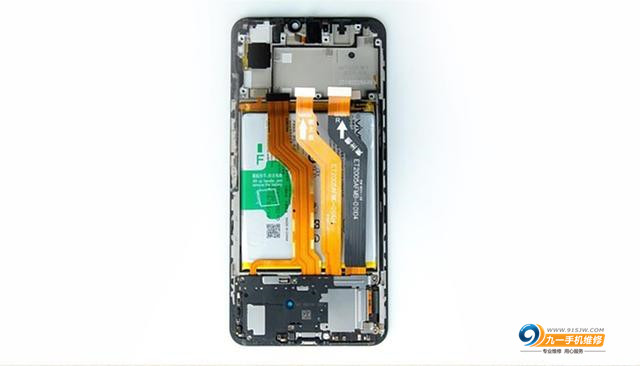

7.接下来回到机身,可以看到机身仍然采用传统的三段式设计风格,顶主、中电

下小板。但是这与前几代X系列的机器相比,顶部的主板相对小了,而底部的小板部分则大了。这是因为SIM卡槽设计在底部的原因。

8.可以看到印刷排线的BTB连接处都被金属支架用螺丝固定着,这是为了防止跌落强烈的撞击导致排线的BTB断开到时机器无法使用。

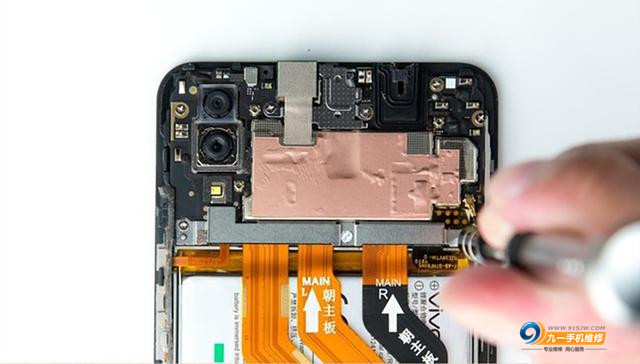

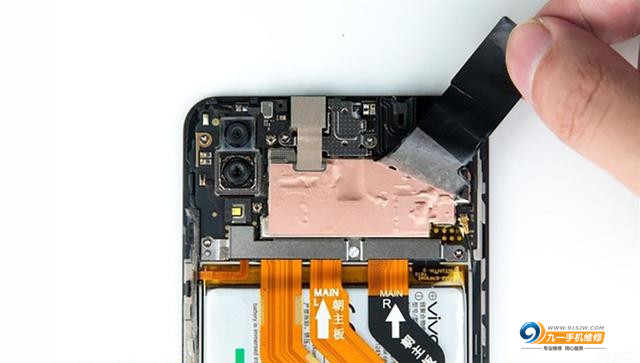

9.接下撕下主板上的石墨烯导热贴纸,可以看到石墨烯贴纸下面还有一层铜箔导热层,这种设计并不常见,一般都是导热硅胶或者石墨烯扇热贴纸二选一,而该机采用了双重扇热。可见该机在扇热上考虑的还是非常周到的。

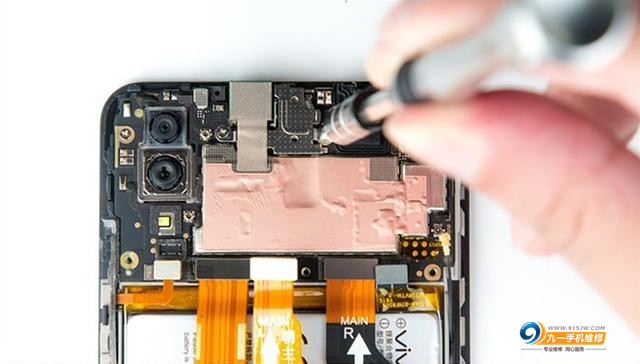

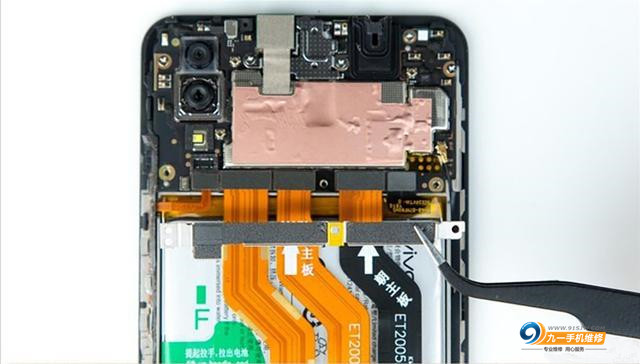

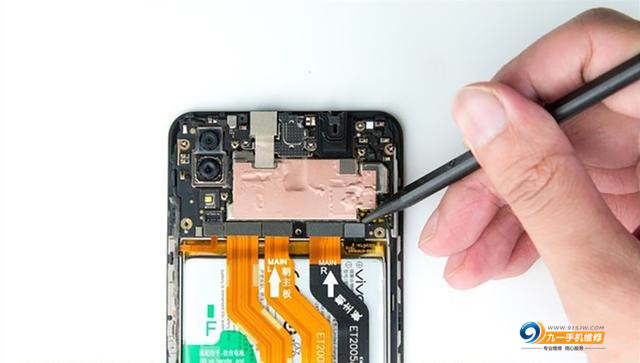

10.接下来使用螺丝刀卸掉固定排线的金属盖板螺丝,这个盖板一个采用三款螺丝固定,左中右个一颗,三款螺丝一条直线将排线紧紧地固定着。

11.卸掉螺丝后我们将盖板翻过来可以看到盖板上有一层泡棉,这个泡棉更加稳固的加强了盖板的作用,同时也避免了金属支架与排线BTB的直接接触。

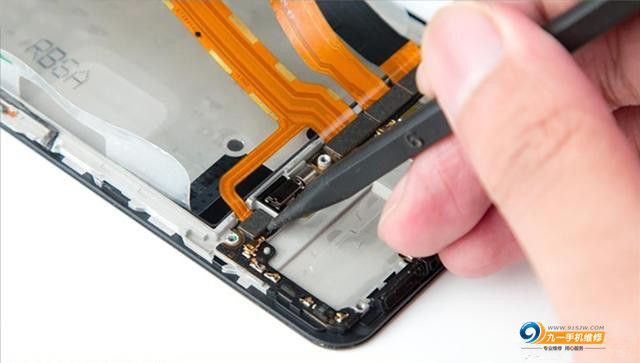

12.还是用绝缘撬棒将与主板连接的BTB全部断开。首先将电源BTB断开,防止金属工具碰到主板发生短路等不必要的损坏。

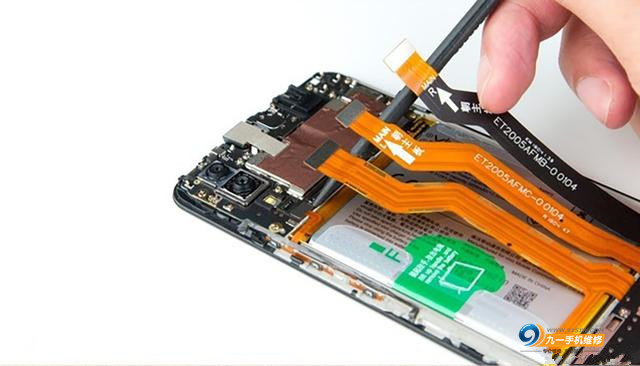

接着依次断开屏幕显示器排线、底部PCB排线、侧边按键排线,

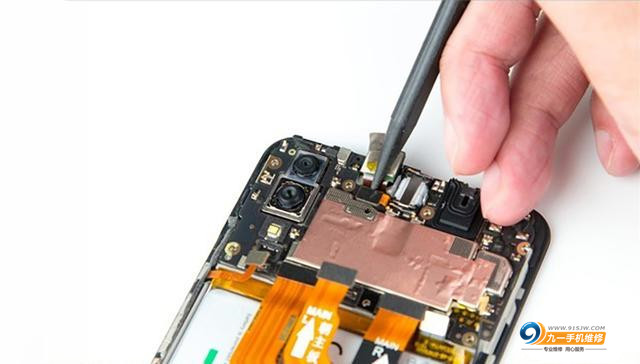

在接着断开RF同轴电缆线

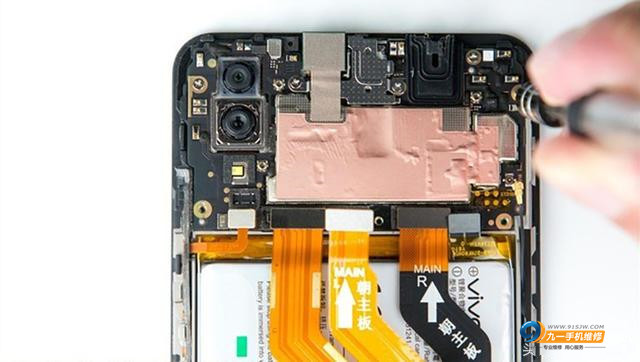

与主板连接的排线都清理完了,接着将主板上固定的五颗螺丝一一卸掉

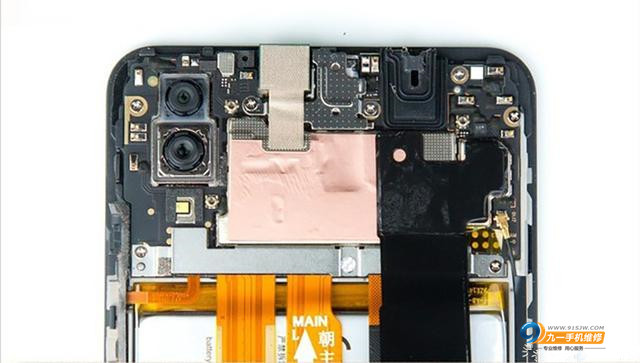

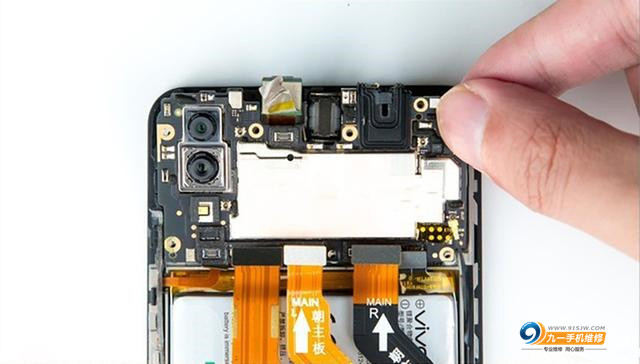

可以看到顶部听筒和传感器的地方有一个金属盖板固定着,全区屏还有齐刘海的设计这块支架的作用就显得非常重要了,

卸掉螺丝后我们看看这部分怎么设计的,与苹果的设计会一样吗?

卸掉后将盖板掀开可以看到有一个印刷排线使用触点连接,使其将听筒和主板完美连接在一起。

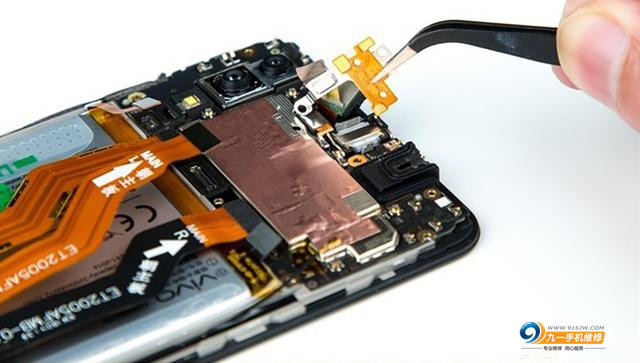

接着使用撬棒断开下面传感器BTB

卸掉、断开与主板连接的所有“障碍”后主板就可以取下了,用手将主板慢慢取下

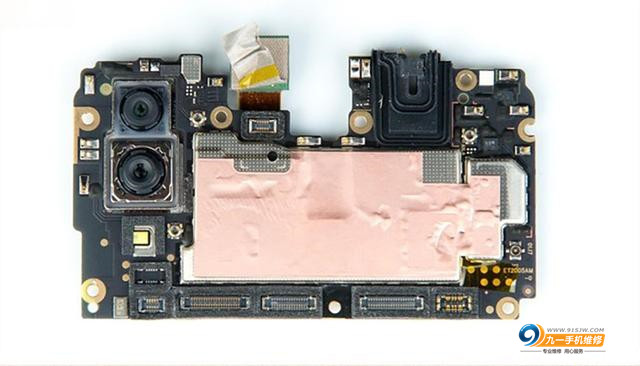

取下主板我们可以看到主板上裸露的焊点都有点胶密封着,所有BTB座连接处都有泡棉圈保护,芯片屏蔽罩上都有铜箔扇热贴纸。

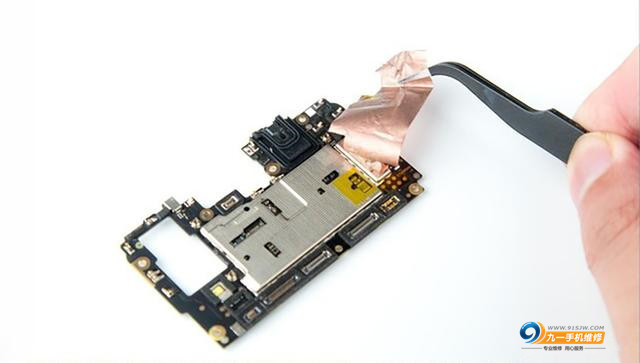

撕开铜箔贴纸发现这个屏蔽罩为焊死的,为了不对主板照成伤害这里就不在拆解了。

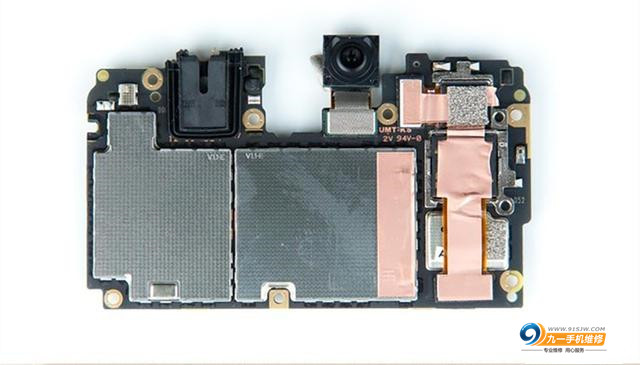

主板背面芯片也被金属屏蔽罩保护着,部分位置也有扇热铜箔贴纸

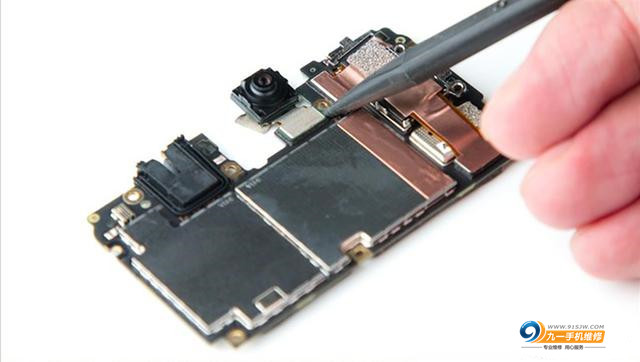

接下来用撬棒断开主板上的摄像头BTB,将其取下

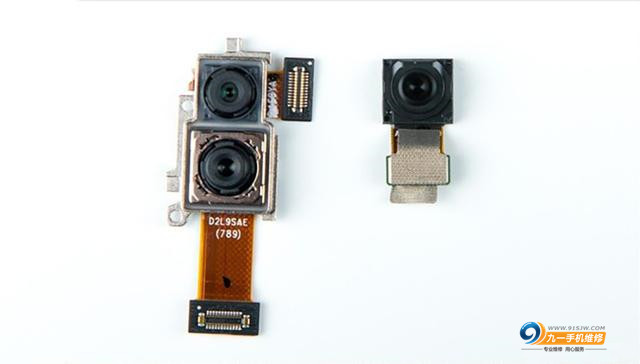

前后摄像都为1200W像素,不同之处在于前摄为1200W像素2.0光圈,后置则为1200W像素1.8光圈+500W像素2.4光圈。虽然硬件没什么大变化但是软件拍照就厉害了,采用了AI功能。

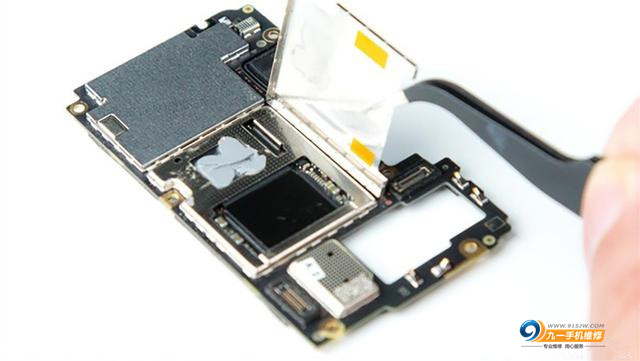

接下来我们将散热铜箔撕掉拆解屏蔽罩

拆开后我们可以清晰看到内部芯片,射频芯片、骁龙660处理器、闪/内存芯片等

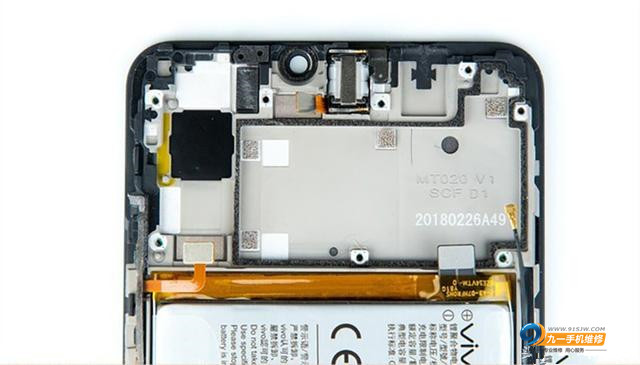

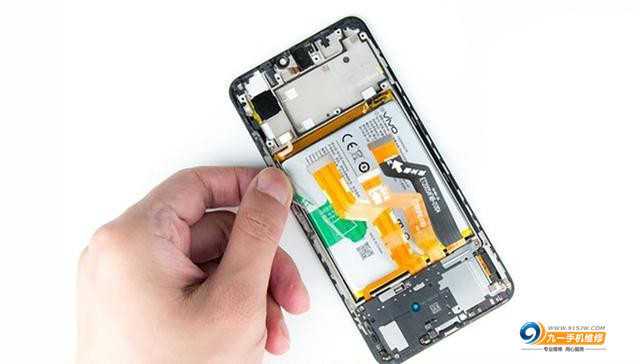

取下主板可以清楚看到机身顶部的设计,可以看到摄像头、听筒、传感器依次排布在刘海区,而且听筒还有横向变成了竖向,可见为了刘海还是做了不少让步和改变。还可以看到主板开槽部分周围也有大量的泡棉密封,可见对主板的保护也是非常的重视。

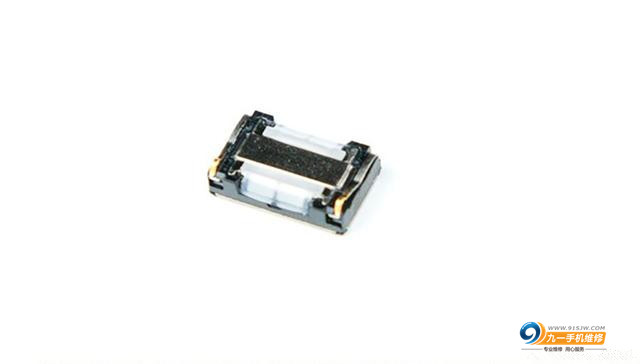

我们将听筒取下看看

顶部主板看完后接着我们来看看中部电池

电池设计和之前的设计没有什么改变,根据提示操作电池很容易就能取下。

这对于需要更换电池的小伙伴来说,这个设计是一个非常简单易完成的事情。

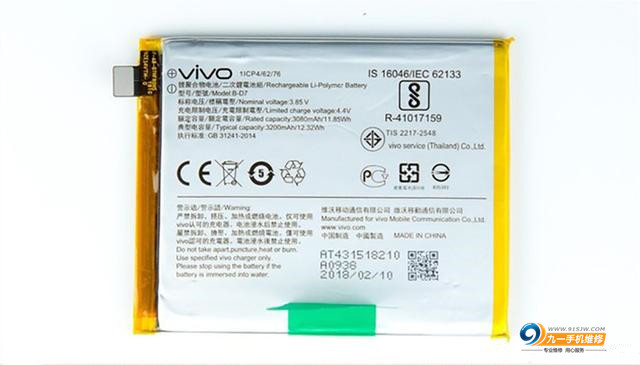

vivo X21采用了聚合物锂电池,3200mah,11.85wh。电池容量一般,但是只要不是重度用户一天估计也是可以的

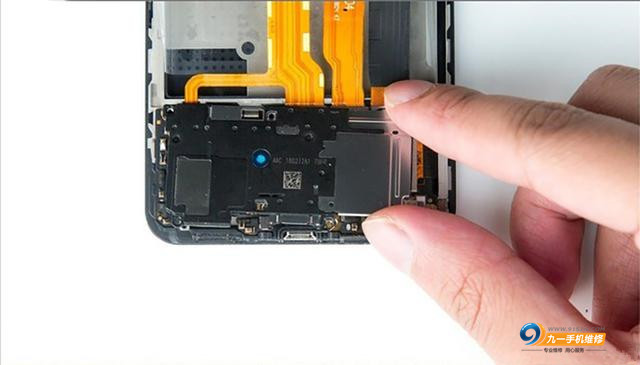

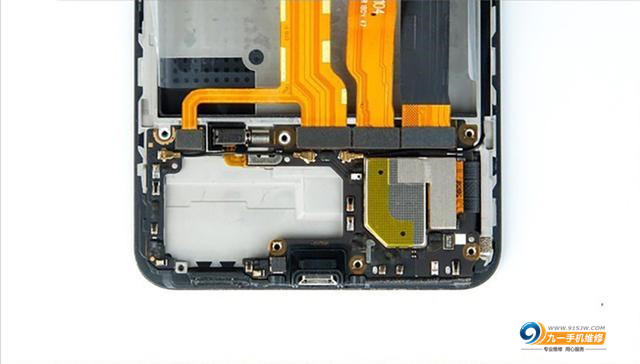

接下来我们拆解小板部分,用螺丝刀卸掉固定的螺丝

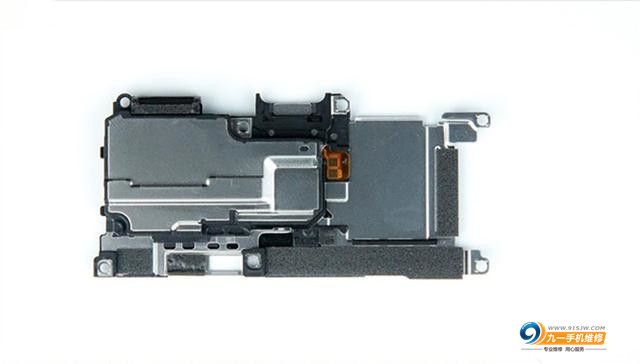

随后将其扬声器这部分模块先去下,可以看到扬声器来组AAC的

可以看到扬声器背面也为金属,是为了减少厚度?

取下扬声器可以看到底部被其占用了很大空间,SIM卡的设计让小板变得不完整了。

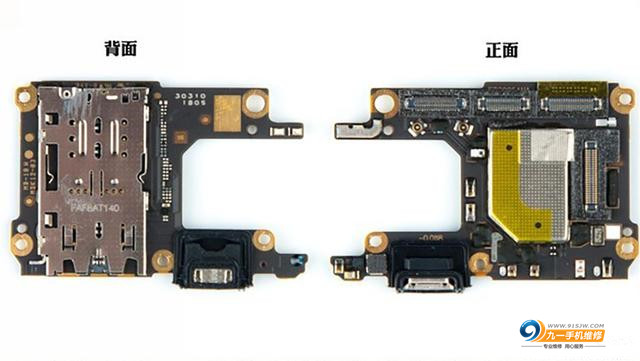

接下来断开小板的BTB排线,然后取下小板。

看到SIM卡设计下小坂上是不是觉得怪怪的呢,这估计也是没办法才这样设计的。

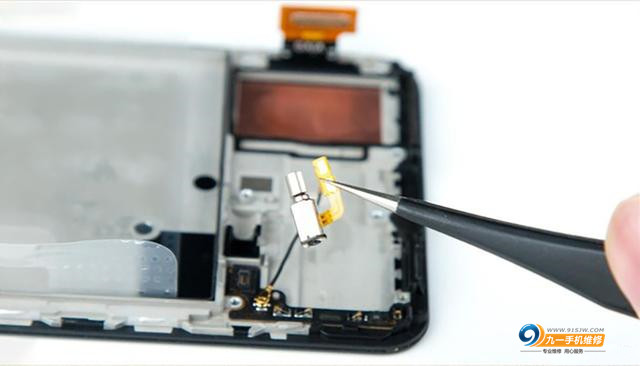

要说让步,这个振子也要算一个吧,这种振子的震动效果不是很强,没办法为了节省空间,让步妥协也是没办法的。

刚才上面看到主板下面部分有一圈泡棉对主板进行保护,尾板这里也有一圈泡棉,可见该机对主板小板都是很重视的。

接下里最值得期待的事情就要来了,所有的答案都在这块屏幕下面,待我们慢慢的将屏幕拆开。

使用风枪和撬片辅助,将屏幕分离。

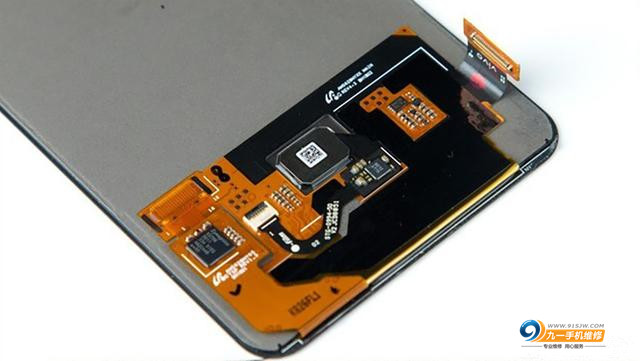

屏幕成功分离,看到了吧,这就是屏下指纹,看到这你所有的好奇是不是都消除了。

看到这是不是觉得它和普通的指纹没什么区别,不就是放到了屏幕下面吗,你错了!要穿过屏幕及玻璃盖板准确识别到指纹并不是那么简单的认为的。普通的指纹估计只能通过薄薄的玻璃去识别,而要通过屏幕和玻璃盖板再去准确识别估计就不行了。所以屏下指纹还是需要真正的技术的。

到这里基本上就没有什么悬念得了,最后再来看看刘海部分的设计开孔吧。

再看看这个支架,屏幕下方也贴有大量石墨烯扇热贴纸,不得不说扇热做的非常到位。

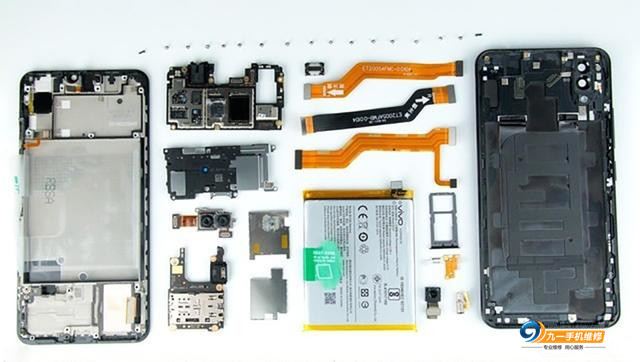

好了,不多说了,拆完最后来张全家福

接下来我们看一下vivo x21更换屏幕的价格

售后更换屏幕的价格如下

系列机型:X21屏幕指纹版

配件名称



价格(元)

主板(128G) 1190.00
显示屏 780.00
前置摄像头 180.00
电池盖 195.00
电池 105.00
充电器 85.00
数据线 19.00
后置摄像头 220.00
服务说明:
1、对于配件价格查询界面的费用提示,保修期内产品性能故障导致部件损坏或者软件异常,检测、更换部件或者系统维护,不收取任何费用;
2、保修期外的产品检测、系统维护免费,需要更换部件的,只收取部件费用,免收人工费;
3、以上内容为更换零配件的参考价,其他零配件价格请咨询vivo服务中心
