故障现象

店里买的新机，激活完毕顾客要下载铃声，用爱思助手下载过程中有电话打入，手机自动重启后就没有免提铃声了。顾客不愿意等待换机，已辗转过好多地方没修好。

维修过程

拆机后发现音频放大芯片和振动控制芯片都被动过了。因为iPhone6S的振动控制芯片也是使用和音频放大芯片型号一样的芯片，可能之前送修的地方分不清楚哪个是音频放大芯片导致的。音频放大芯片和振动控制芯片实物位置如图所示。实际U3800是来驱动振动器的，U3700是音频放大芯片用来驱动喇叭的，两个芯片型号一样，可以互相代换，同时与iPhone 6能相换。

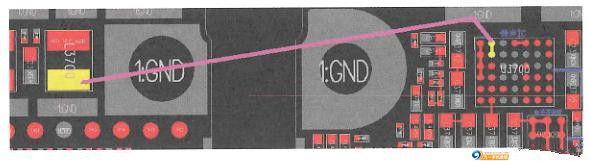

拆下音频放大芯片U3700总线、供电的对地二极体值，通往CPU的总线对地二极体值都是正常的，而连接到升压电感L3700的A2脚的对地二极体值却有550，正常应该是跟主供电PC_VCC_MAIN对地二极体值一样330左右。直接测A2脚到升压电感L3700之间有200左右的对地二极体值，根据电路原理，这两个点之间对地二极体值应该是相通的，不明白为什么会多了200的对地二极体值出来，真接从L3700的2脚飞线到普频放大芯片U3700的A2脚上，飞线示意如图所示。飞线后将音额放大芯片安装加去，开机进系统测量已经正常有铃声了。
