摘要:华为最近发布了新款的P40系列手机,想必大家都很想知道这手机的拆机教程以及内部做工怎么样,今天我们就一起来看看,顺便一起给大家说说华为P40系列手机换屏幕以及其他维修的费用

最近华为P40系列几乎成为了众矢之的,所有人都在说华为P40系列价格高,配置也就那样,特别是标准版由于和P40 Pro版相差较大的配置差距,更是直接被喷成了翔。的确,华为P40系列这次相比去年的华为Mate30系列,标准版阉割得更加严重,和同档旗舰手机比是差了点,但华为P40系列就真的一无是处吗?其实不然。大家想想,华为旗舰手机一向配置都不是最顶尖的,无论是和三星苹果相比,还是和其它国产手机相比。那为什么还有这么多人就是喜欢买它呢?今天我们呢就一起来看看华为P40 Pro的拆机教程,带大家一起来看看华为新旗舰的做工水平怎么样,当然,作为手机维修出生的小编,文章也会给大家列出华为P40系列手机维修的报价表供大家参考,一起来看看吧!

先来看看华为P40 Pro的拆机教程:

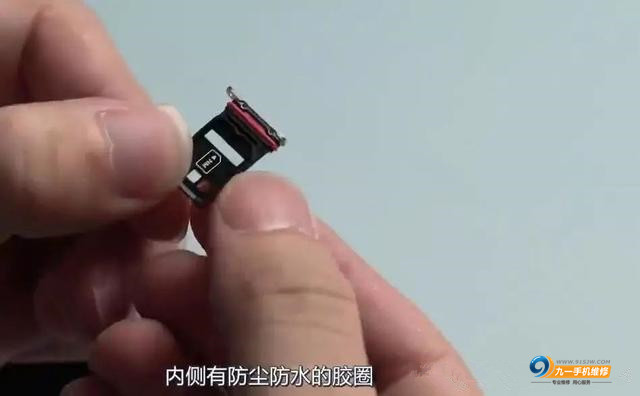

首先,我们需要先卸下SIM卡,因为华为P40 Pro有IP68防水防尘橡胶圈,所以我们发现SIM卡内部有防水防尘橡胶圈。

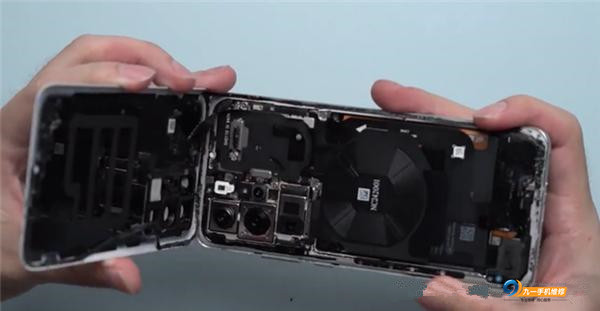

卸下SIM卡固定器后,卸下底部螺钉。然后用热风枪将其加热到90度,持续3分钟,然后用吸盘吸住后盖,再用剥线钳沿后盖间隙缓慢切割,打开后盖。






需要注意的是,由于该机支持IP68防水防尘,内部使用了大量胶水,这使得拆卸后盖的过程需要很大的努力。后盖底部右侧为导热石墨片,对应手机内扬声器的位置。此外,后盖中间还有一个大的缓冲泡沫。

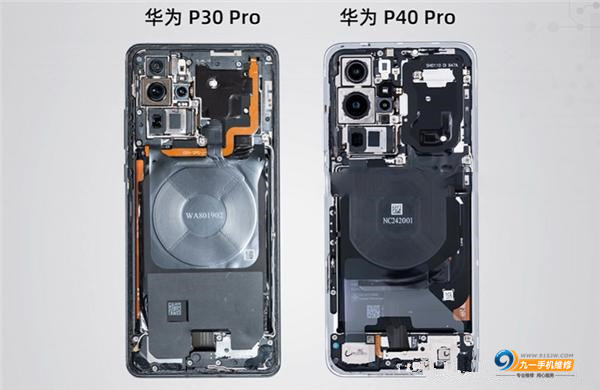

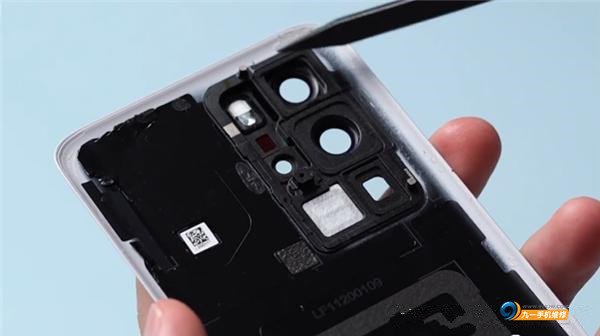

在后盖的右上角(即相应的摄像头位置)中,还有用于后摄像头模块的保护部件。毕竟,P40 pro的后置摄像头模块的组成很高,密钥保护是不可避免的。此前,俞成东曾透露,P40后置摄像头模块的成本超过100美元,显然P40 pro后置摄像头模块的成本更高。然后看看机身的内部布局。与上一代华为P30 pro相比,我们可以看到华为P40 pro的内部布局与华为P40 pro相似,但后置摄像头模块占用的空间更大,主板、电池和下面的子板空间进一步压缩。

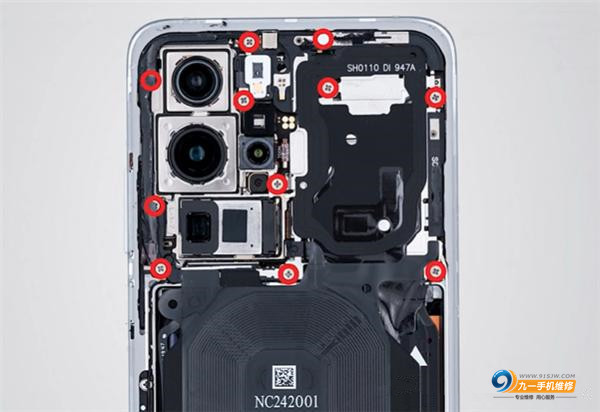

在拆卸主板和摄像头模块之前,需要拆下11颗固定螺钉。



首先,拆下前摄像头模块。前传感器和红外传感器的背面都有一层导热石墨,并用螺钉固定。拧下螺钉后,可以取出前摄像头和红外线。

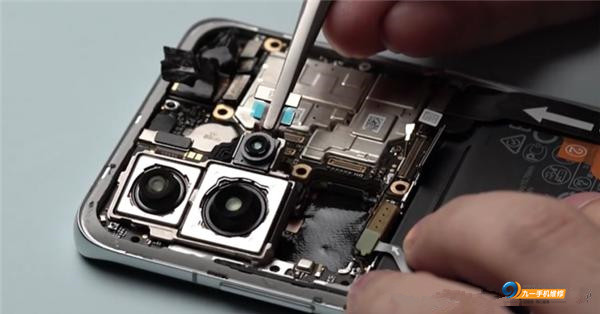

接下来,拿出另外三个后置摄像头。你可以看到这三个照相机是固定在一起的。


在具体参数方面,主摄像头为索尼的imx700传感器,RYB感光像素排列,5000万像素,传感器面积为1/1.28英寸大底,这是目前最大的手机镜头传感器。它可以获得40%以上的光输入,等效焦距为27mm,支持OIS光学抗抖动。

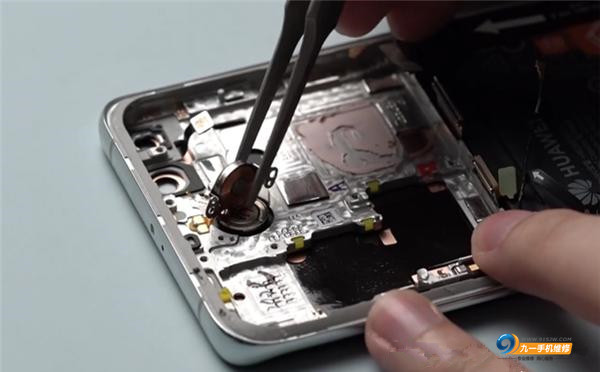

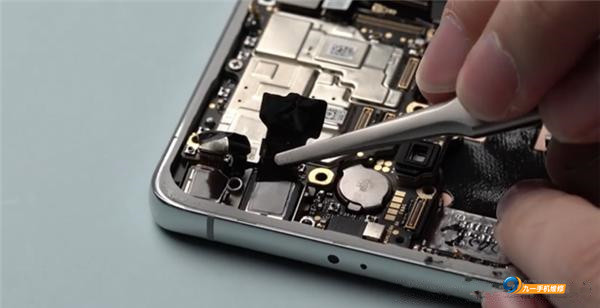

与之前的华为P30 Pro一样,P40系列取消了传统的前置听筒,转为采用了屏幕发声技术。下图中的这个小的圆形的模块就是屏幕发声的关键,它不是通过振动膜产生声波,而是通过振动刚性表面(玻璃屏幕)发声。该模块的驱动部分包括一个中间有磁铁的线圈,另外一部分则与屏幕相连。

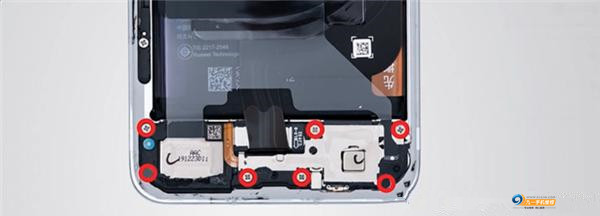

看下面的辅助板和扬声器。有7个螺丝钉固定它们。另外,要拆下指纹识别的FPC和扬声器的连接线,才能拆下辅助板。

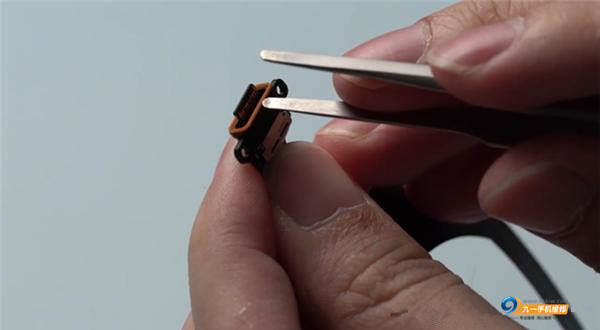

卸下辅助板后,可以卸下底部的USB type-C接口。您可以看到,C型接口也受到防水防尘橡胶圈的保护,并通过长FPC电缆连接到上主板。

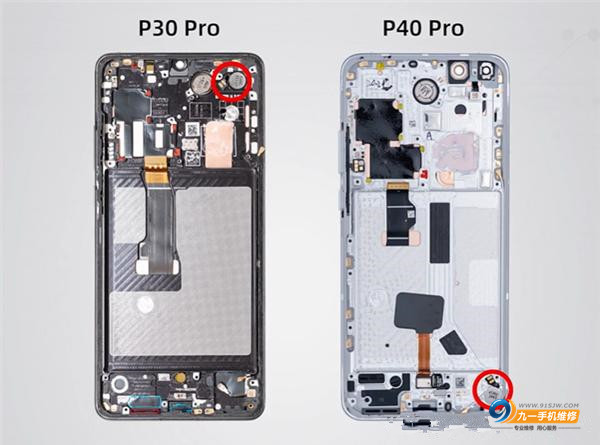

在子板的右下角是P40 pro的振动电机,它的大小与之前的p30pro相同,也是一个Z轴直线电机。与其他朋友的X轴直线电机相比,体验更差。但是,该位置不再位于左上角,而是移动到常见的右下角。与P30-pro相比,经验有待提高。



华为P40 pro的z轴直线电机与其他朋友的X轴直线电机的比较

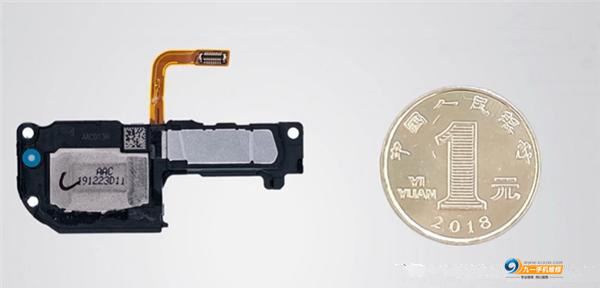

华为P40 Pro依然采用单喇叭设计,支持华为历史音效。

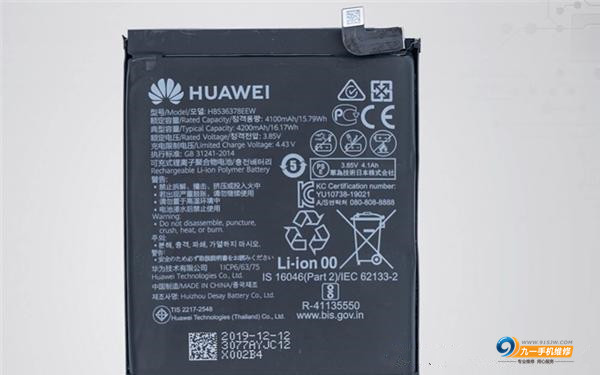

卸下电池后,我们可以看到P40 Pro使用的是惠州德赛电池生产的4200mah电池。


(注意最后一行,厂家是惠州德赛)

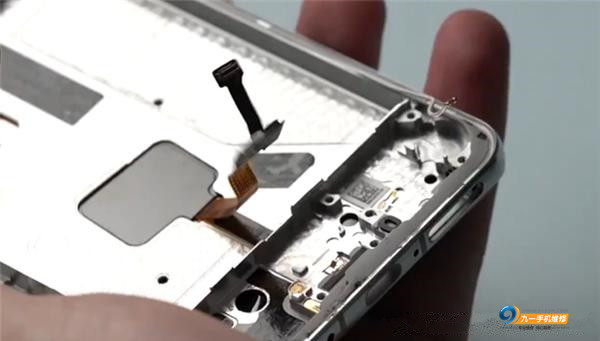

卸下电池后,可以看到汇鼎科技提供的超薄屏幕下的指纹模块。但是,要删除它,您需要先删除屏幕。

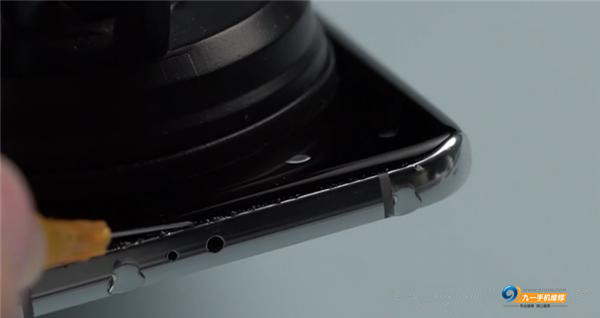

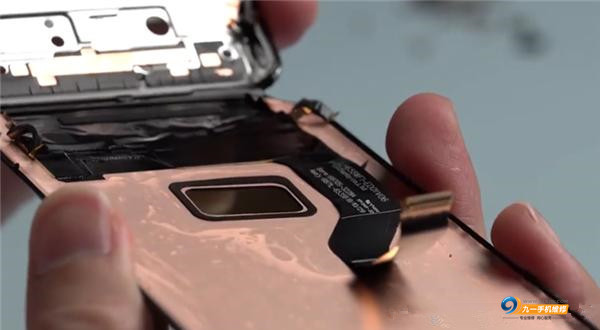

华为P40 Pro采用四弯柔性OLED屏幕,加上IP68的防水防尘设计,所以需要非常小心的拆卸。加热后,需与洗碗脱胶剂配合使用,然后在取出机件的同时,滴下脱胶剂将筛网分离。

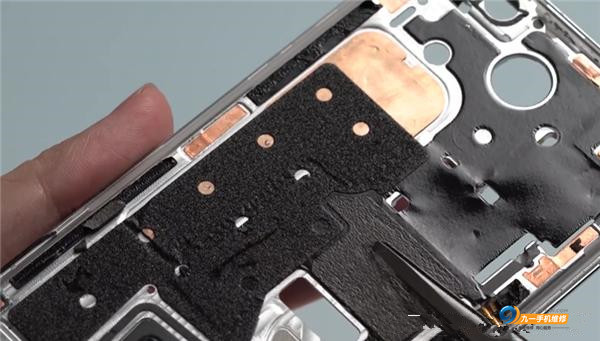

卸下屏幕后,可以看到屏幕底部对应的手机框架中间有一个缓冲泡沫,缓冲泡沫下面有一个VC浸泡板,右上角的黑色部分是散热膜。



接下来让我们看看P40 Pro屏幕。如前几篇P40系列供应链分析文章所述,京东方是华为P40和P40 pro柔性OLED屏幕的主要供应商。

京东方副总裁袁峰也通过其微博表示,“P40和P40 Pro使用京东方的柔性屏”,但他并没有说这是独家供货。

此前,华为在互联网上披露了nova6源代码中的P40系列屏幕供应商。根据代码,P40的屏幕供应商是BOE,而P40 Pro则由BOE和LG提供。

但是,根据P40 pro的移动错误报告消息,P40 pro的屏幕供应商是LG、BOE和三星。

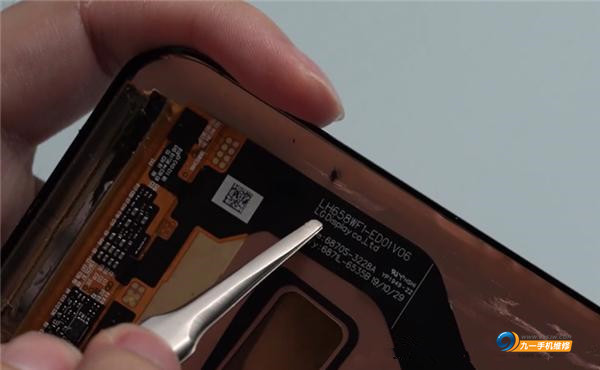

那么,xyzone反汇编的P40 Pro是哪个屏幕呢?通过屏幕电缆上的标记,我们可以看出屏幕的供应商是LG显示器。

在显微镜下,华为P40 Pro所采用的LG Display的AMOLED屏幕也是与三星一样的钻石排列。

华为P40售后维修价格表

配件 P40 Pro
P40
显示屏 ¥ 2079 ¥ 1070
电池 ¥ 179
¥ 179
后壳 ¥ 468
¥ 379
主板 ¥ 2825
¥ 2345
主摄像头组件
¥ 940
¥ 193
潜望式摄像头
¥ 478
¥ 760
前置摄像头组件
¥ 299
¥ 124
注意:以上报价为华为官方售后维修报价表,以上手机如果保修期人为损坏还需要加上80元的手工费

从上面的报价我们可以看出,华为P40 Pro维修换屏幕的价格最贵,其次主板故障,如果你的手机内外屏都损坏,建议直接到售后更换总成,如果你的手机屏幕只是外屏破裂,显示正常,可以到正规第三方维修点更换外屏即可。
