华为Mate 9 Pro WIFI功能打不开怎么解决?
昆明九一手机维修中心    2020-03-31 19:52:33    文字:【】【】【
摘要:今天我们师傅接到一台华为Mate 9 Pro,客户描述机子小摔了一下,机子就重启wifi蓝牙用不了了,今天我们一起来看看师傅怎么解决。

今天我们师傅接到一台华为Mate 9 Pro,客户描述机子小摔了一下,机子就重启wifi蓝牙用不了了,今天我们一起来看看师傅怎么解决。

现象、问题描述:WiFi/蓝牙打不开

问题现象确认:

开机打开WiFi/BT,无法打开

根因分析:

1、WiFi/BT打不开,说明WiFi芯片无法正常工作,此时我们重点测量WiFi芯片的时钟、数据、电压即可。

2、首先重新升级软件,故障依旧(排除软件故障)

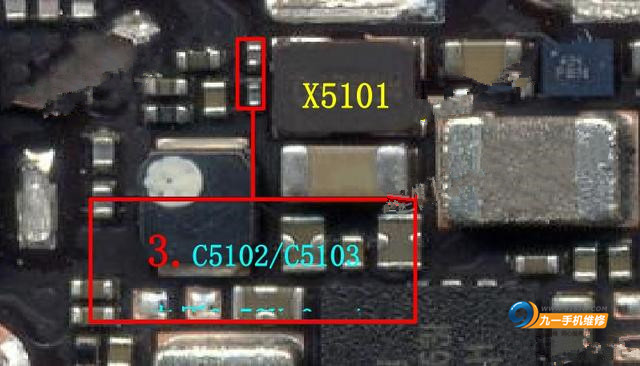

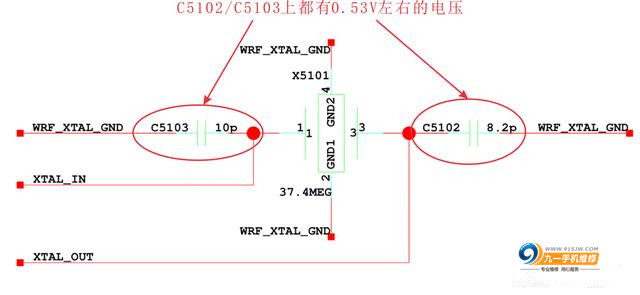

3、测量WiFi时钟信号为C5103/C5102上都有0.53V左右的电压,即时钟信号正常

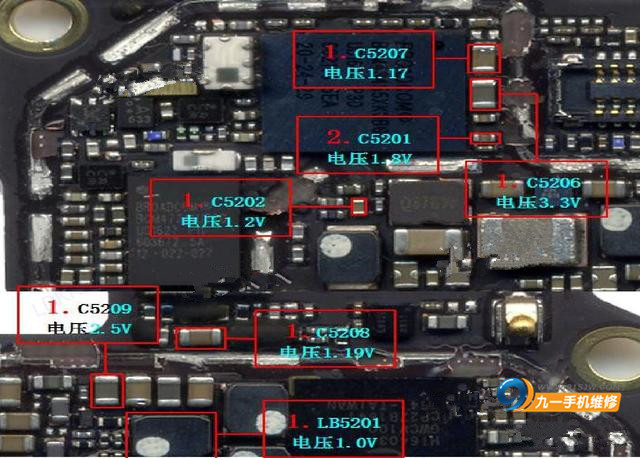

4、测量WiFi工作电压为:

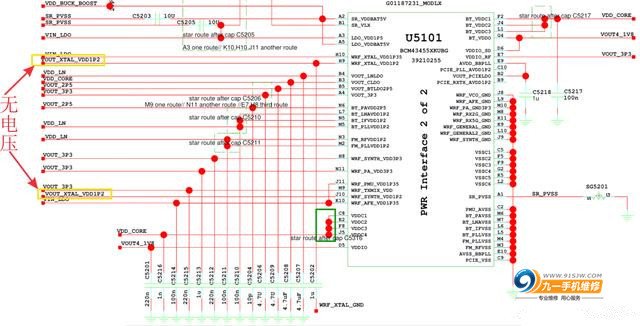

从以上表格看出,电压线路VOUT_XTAL_VDD1P2无电压(正常板是当外部供电时,会输出1.2V的电压,供给自身使用),由此初步判定WiFi芯片(U5101)本体坏。

原理图和测量位置如下:





结论:

U5101本身损坏或者接触不良造成VOUT_XTAL_VDD1P2无电压输出,直接更换U5101开机重启wifi蓝牙功能恢复正常。

经验总结:

对于WiFi/BT打不开的故障板,我们要优先测量其供电电压,对于市场返修的故障机,WiFi芯片本体坏的几率比较高,华为手机主板故障的维修,维修师傅必须要有丰富的维修经验和维修技能,熟练掌握华为手机原理图纸维修才能得心应手,更多手机维修资讯请关注昆明九一手机维修,微信公众号(km91wx)获取最新手机维修资讯以及手机维修报价。
